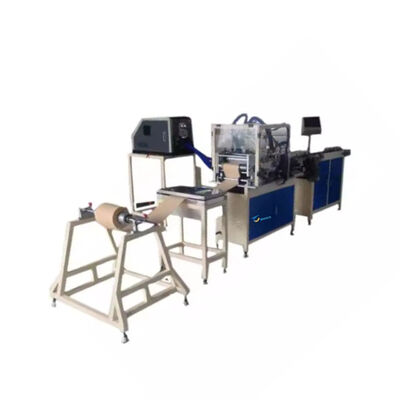

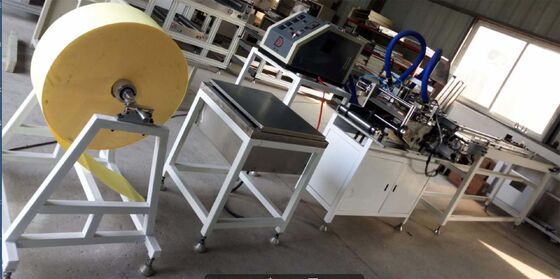

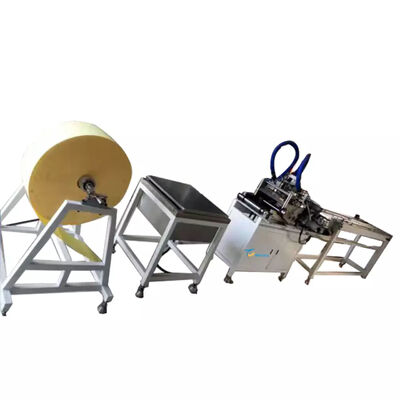

Panel Servo Productielijn voor het pleiten van papier Vierkante luchtfilter Pleitmachine
De productielijn voor het pleiten van servo-papier met panelen omvat automatische voeding, bevochtiging, afdrukken, servolijmen, vouwen, vormen en transport via een vervoerband.Het neemt een geavanceerd sproeisysteem aan om de traditionele stoomverwarming te vervangen, waardoor een stabiele luchtvochtigheid en een uitstekende plooivorming worden gewaarborgd.
Het twee-servo lijm pistool systeem ondersteunt meerdere lijm methoden zoals rechthoekige, schuine hoek, en dubbelzijdige schuine hoek.de apparatuur is eenvoudig te bedienen, nauwkeurige vouwhoogte, uniforme golfgrootte en hoge productiesnelheid van 5 tot 50 m/min.
Deze productielijn biedt uitstekende prestaties voor de massaproductie van filterpapier van het paneeltype met een superieure pleatkwaliteit.
Productspecificaties
| Hoogte van het vouwpapier |
20 tot en met 60 mm |
| Maximale filterpapierbreedte |
90-320 mm |
| Productiesnelheid |
5-50 m/min |
| Versnellingsbandsnelheid |
0-8 m/min |
| Vermogen van de warmsmeltlijmmachine |
10 liter |
| Afmetingen van de machine (L × W × H) |
6200 mm × 16000 mm × 1400 mm |
| Totaal energieverbruik |
9 kW |
| Compressed Air Supply |
1 m3/min |
| Hoofdmotorvermogen |
1.1 kW |
| Vermogen van de transportmotor |
00,55 kW |
| Servomotor met lijminspuiting |
2 × 400 kW |
| Vermogen van de lijmmachine |
6.4 kW |
| Gewicht van de machine |
600 kg |
| Operationeel luchtdruk |
0.6 MPa |
| Spanning van de voedingsbron |
380V / 50Hz |
Prestatieparameters
Specificaties van de apparatuur: maximale vouwbreedte 320 mm
Gebruikt het meest geavanceerde sproeisysteem dat de traditionele stoomverwarming vervangt
Opvouwhoogte: 20-60 mm (vervanging van de rol vereist)
Vlakheid van de vouw: uitzonderlijk glad
Waaierscheiding: gelijkmatig, vervaardigd met behulp van geïmporteerde rollen
Productiesnelheid: 5m-50m/min
Vermogen van de warmsmeltlijmmachine: 10L
Glue Gun Performance: twee servomotoren, PLC/touchscreen besturing, rechte hoek / schuin / dubbelzijdig plakken
Verzamelvouwen rolstelsel: aanpassing van de geleidingsrail
Voorverwarmingstijd: 30 minuten met timerschakelaar
Volledige aanraakschermwerking
Een van de meest geavanceerde plooimachines in China.
Configuratielijst
Motorconfiguratie
Volledig digitale servomotoren (merk: Delta, Taiwan); driefasemotoren (merk: Huanxin, Taiwan).
Configuratie van het touchscreen
7 inch touchscreen, merk: Taiwan Weintek.
PLC programmeerbare controller
Vier-assige besturingseenheid, merk: Taiwan Delta.
Frequentieomvormer
Het binnenlandse merk Kerun.
Elektrische onderdelen
Op maat gemaakte hoogprecisie-nabijheidsschakelaars, geïmporteerde nabijheidsschakelaars, relais en kleine elektrische onderdelen.
Mechanische onderdelen
Schachten met elektroplatering van hardchroom; andere onderdelen behandeld met standaardzwarting.
Lijmmachinesysteem
Eén lijmmachine van 10 kg, twee onafhankelijke lijm slangen en twee lijm pistolen.
Standaardonderdelen voor instrumenten
Instrumenten die logisch zijn gerangschikt en gemakkelijk te demonteren.
Toepassingen
- luchtfilters voor auto's
- HVAC- en huishoudelijke luchtzuiveringsfilters
- Industriële luchtfiltratieproducten
- Geplete filterpapier voor milieubeheer- en stofverwijderingssystemen
- Productie van platte, vierkante en rechthoekige filtermedia
Productielijnen
Producentprofiel
Bengbu Tongchen Automation Technology Equipment Co., Ltd. is strategisch gelegen in Bengbu, China, een belangrijk transportcentrum en industrieel centrum.Ontwikkeling, ontwerp en productie van geavanceerde filterproductieapparatuur, waarbij praktische en efficiënte oplossingen worden geleverd die zowel voldoen aan de vraag van de binnenlandse markt als aan internationale normen.
Productassortiment
- Machines voor het vouwen en draaien van papier
- Dieselmotoren en grote luchtfilterproductieapparatuur
- Productieapparatuur voor filters zonder en met een afscherming
- Machines voor het pleten en productielijnen voor glasvezelstroken
We geven prioriteit aan productkwaliteit en uitgebreide service om het concurrentievoordeel van uw merk op de wereldmarkten te verbeteren.Tongchen Technology is vastbesloten om uw meest betrouwbare leverancier van mechanische oplossingen en langetermijn zakelijke partner te worden..
